在精密机械加工领域，立式加工中心的加工精度直接影响产品质量，而刀具伸出长度作为关键参数，其精准测量是确保加工精度的重要前提。下面意昂4娱乐小编将从测量原理、实用工具、操作流程等维度，系统解析立式加工中心刀具伸出长度的测量方法，帮助加工企业实现高效精准的生产作业。

　　一、刀具伸出长度的核心影响

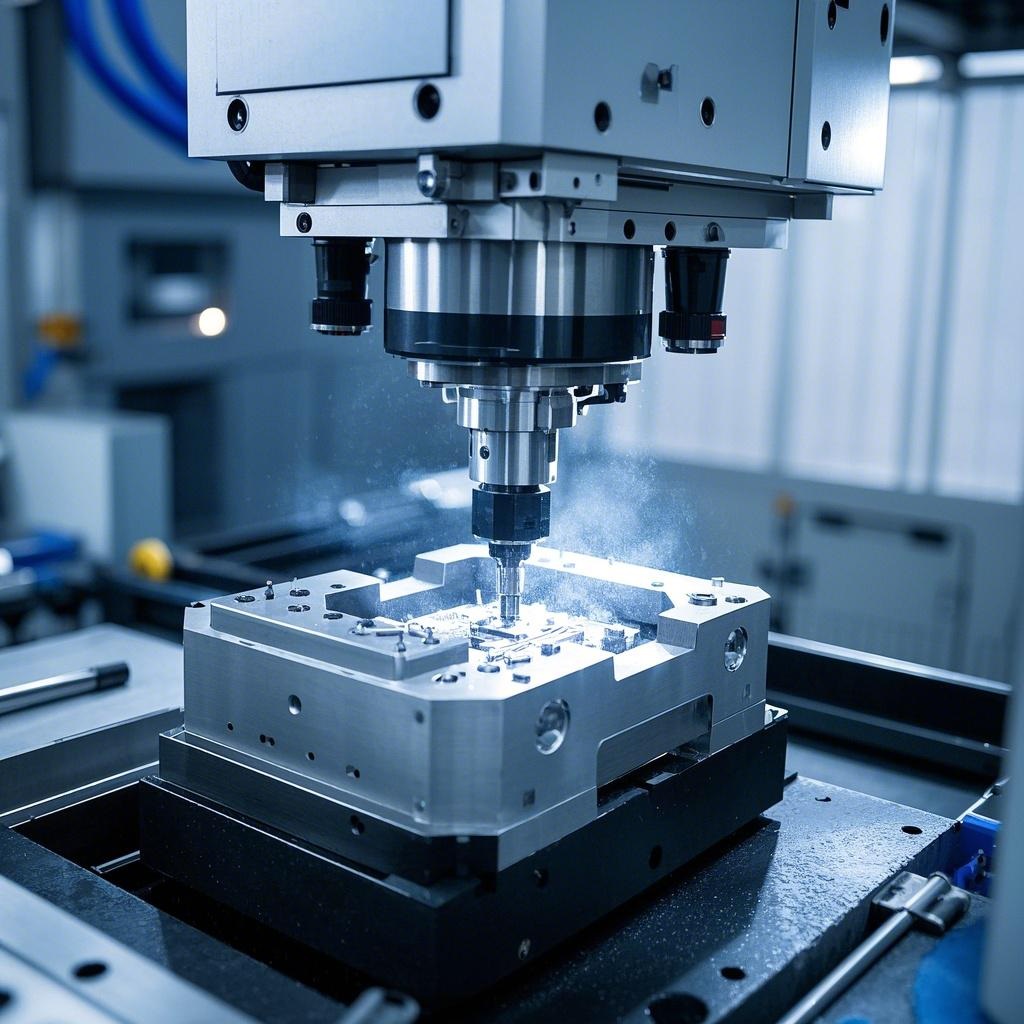

　　刀具伸出长度指刀柄锥面与主轴锥孔完全配合后，刀具切削刃到主轴端面的垂直距离。这一参数直接决定：

　　加工深度精度：伸出过长易导致刀具刚性不足，引发振动和尺寸偏差，

　　刀具寿命：不合理的伸出长度会加剧刀具磨损，增加换刀频率，

　　加工效率：精准的伸出长度设定可优化切削参数，提升进给速度，

　　据行业数据显示，当刀具伸出长度误差超过0.02mm时，精密零件的加工合格率将下降15%-20%。因此，建立科学的测量体系是精密加工的必要环节。

　　二、专业测量工具选型

　　1. 接触式测量工具

　　机械对刀仪：典型代表如Z轴设定器（精度±0.005mm），通过标准块规与主轴接触触发信号，适用于常规刀具的手动测量。操作简便但依赖人工经验，适合单件加工场景。

　　电子对刀仪：采用高精度传感器（分辨率0.001mm），具备自动数据采集功能，可连接机床控制系统直接补偿坐标。适用于多品种小批量生产，常见品牌有Marposs、BLUM等。

　　2. 非接触式测量工具

　　激光对刀仪：利用激光反射原理（精度±0.002mm），通过机床移动轴自动测算刀具长度。支持快速批量对刀，特别适合高速加工中心，可在5秒内完成单把刀具测量。

　　光学对刀仪：采用高分辨率摄像头（2000dpi以上）捕捉刀具轮廓，通过图像处理算法计算伸出长度。支持微小径刀具（φ0.1mm以下）测量，是精密模具加工的首选。

　　三、标准化测量操作流程

　　1. 手动测量流程（以电子对刀仪为例）

　　准备阶段

　　清洁主轴锥孔与刀柄，确保配合面无油污（使用专用清洁剂），

　　安装标准心棒校准对刀仪基准（校准误差＜0.003mm）；

　　测量实施

　　将刀具装入主轴，转速设定500-1000rpm消除径向跳动，

　　手动移动主轴使刀具接近对刀仪感应面，触发测量信号，

　　记录三次测量平均值（单次测量间隔30秒消除热膨胀影响）；

　　数据处理

　　通过G43指令将测量值输入机床刀具补偿表，

　　执行空切验证程序，检查Z轴坐标与工件表面的实际距离；

　　2. 自动测量流程（激光对刀仪集成方案）

　　系统标定

　　建立对刀仪坐标系与机床坐标系的转换关系（每月校准一次），

　　设定安全对刀区域（距离机床防护罩≥100mm）

　　自动测量循环

　　M06 T01;换1号刀具

　　G30 Z0;返回第二参考点

　　G53 G0 Z-100;快速移动至对刀位置

　　G31 Z-200 F200;以200mm/min速度接近激光传感器

　　#100=#5063;读取当前Z轴实际坐标

　　G10 L10 P01 Z[-#100+50];自动计算并写入刀具长度补偿

　　（注：以上为FANUC系统典型程序，不同系统需调整寄存器地址）

　　精度验证

　　使用标准量块进行比对测量（误差应＜0.005mm），

　　连续测量10次计算标准差（应＜0.002mm）。

　　立式加工中心刀具伸出长度的精准测量，是融合机械原理、数控技术和质量管理的系统工程。企业应根据加工精度要求（普通精度≤0.01mm，精密级≤0.005mm）选择合适的测量方案，建立包含"工具选型-标准化操作-数据追溯"的全流程管控体系。通过定期校准（建议每周一次）和智能对刀技术的应用，可有效提升加工一致性，为高端精密加工提供可靠的工艺保障。
