机械特性

　　1.基础结构

　　整机采用定柱式十字构滑台结，机身配备超大稳固底座与高刚性大跨距人字形立柱，高速切削不震动不变形。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造，经有限元分析与模态测试优化，整机性能提升20%以上。全新优化的全封闭防护罩壳，造型美观、操作维修方便，并在罩壳底部增设4个支撑脚，有效减少加工过程中的振动。地脚垫铁增加至8个，显著提高了机床的承载能力与安装稳定性。

　　2.系统

　　可选配新代、三菱、华中、发那科系统

　　3.关键传动与导向系统

　　• 三轴导轨：采用大跨距滚柱线轨承载（X轴2-35mm，Y/Z轴2-45mm），Z轴六滑块，具有高刚性、低摩擦、低噪音的优势，承载力远大于滚珠导轨，可避免运动件变形或扭曲导致的精度丧失。

　　• 丝杆系统：采用大直径C3级丝杆，直径40mm，重切不抖、精切不偏

　　• 丝杆轴承：采用自润滑设计，延长轴承寿命，降低维护成本。

　　4.主轴

　　• 类型：直联式BBT40高速主轴单元，转速12,000r/min，外径150mm。

　　• 特点：长鼻端设计，散热性能优异，迷宫式前端配合气幕保护功能，防止切削液进入轴承。

　　• BBT双面接触：主轴锥孔与刀柄实现锥面和端面同时接触，相比BT标准，夹持刚性与重复定位精度更高，适合高速高精度加工。

　　5.刀库

　　• 24T机械手刀库，可选配30T

　　• 防护设计：刀库采用全封闭防护罩，防止铁屑进入刀库污染刀具，确保加工质量

　　6.润滑系统

　　• 稀油润滑

　　优势：整机的导轨和丝杠均采用定量加压式集中稀油润滑系统，能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。

　　7.电气与气动系统

　　• 电气元件：主要电气元件采用施耐德等国际品牌，可靠和耐用。

　　• 气动元件：标配储气罐，带来以下优势：

　　  ▼系统更稳定，消除压力波动

　　  ▼减少空压机启动频率，降低空载能耗

　　  ▼应急储备功能：机床因故障断电后，储气罐可作为应急气源完成一个工作循环，防止工件或刀具损坏

　　8.排屑装置

　　机床标配两侧斜坡式导屑槽与后置冲水排屑结构，水箱后置于机身，布局紧凑、操作便捷，可高效清理。切削液经双层水箱过滤系统处理后循环供给，确保加工过程中冷却润滑介质始终洁净，有效提升工件表面质量与刀具寿命。

配置&参数

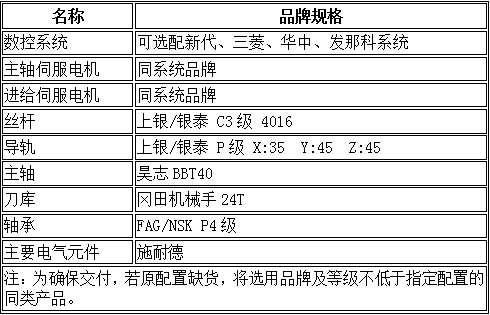

配置清单

选配与功能扩展
